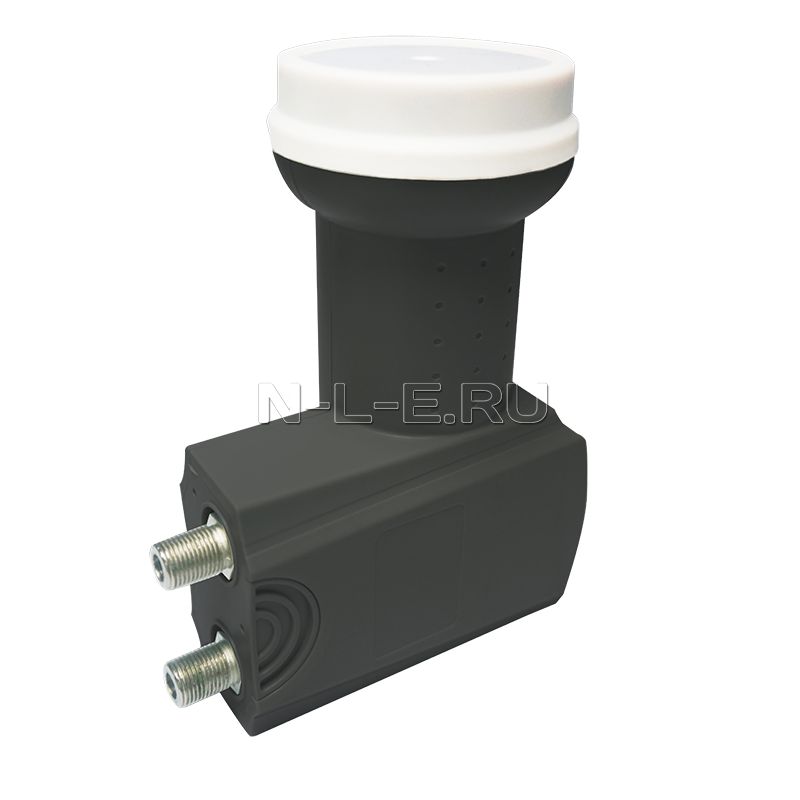

Конвертор спутниковый линейный 2 выхода SLIN-22E

Описание

Конвертор - электронное устройство, которое размещается непосредственно на спутниковой антенне и выполняет функции усилителя и преобразователя частоты.

No. Характеристика Спецификация

Низкий диапазон Высокий диапазон

1 Рабочий диапазон 10.7 ~ 11.7 ГГц 11.7 ~ 12.75 ГГц

2 Выходная частота 950 ~ 1950 МГц 1100 ~ 2150 МГц

3 Частота гетеродина 9.75 ГГц 10.6 ГГц

4 Тип облучателя Офсет

5 F/D 0,6

6 Волновод 40 мм (стандартный размер)

7 Стабильность ± 1 МГц

10 Уровень шума 0.2 дБ (typ.)

11 Коэффициент усиления 56~60 дБ

14 Уровень кроссполяризации 20 дБ (Mин.) 25 дБ (typ.)

18 Питание 190 мA (typ.)

20 Напряжение перемены поляризации Вертикальная : 11.0 ~ 14.2 В

Горизонтальная : 15.5 ~ 21 В

21 Переключение диапазона Низкий диапазон : 0KГц

Высокий диапазон : 22 ± 4 KГц

22 Рабочая температура -40°C ~ +65°C

23 Температура хранения -45°C ~ +70°C

24 Тип разъема 75Ω F-тип
